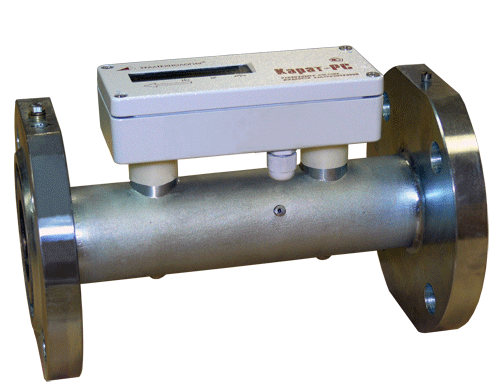

Ультразвуковой расходомер предназначен для измерения объёма (массы) различных сред (например, холодная или горячая вода, система отопления, бытовые газы, воздух и другие среды).
Стоит помнить -- для каждого вида измеряемой среды -- свой тип расходомера .

Обычно ультразвуковые расходомеры имеют автономное питание (аккумулятор, специальная батарея).
Соответственно, их использование в системах автоматического учёта расхода жидкостей (газов, сыпучих веществ или иных сред) не требует источника бесперебойного питания, расчитанного на напряжение питания расходомера.В нашем случае (теплоноситель, вода холодная, вода горячая, бытовой газ).

Как работает ультразвуковой расходомер ?
В рабочей камере расходомера расположены два пъезоэлектрических датчика.
Один из них датчик -- излучатель, другой датчик -- приёмник.
Преобразователь (первый датчик) посылает пакет ульразвуковых импульсов.
Излучаемый сигнал отражается от специального зеркала и направляется на приёмник.
Приёмник (второй датчик) преобразовывает импульс эха в напряжение.
Интегрируемый контроллер вычисляет задержку по времени эха и скорости звука.
Оценивая скорость звука и его рабочий цикл, можно определить точный объём (массу), прошедшей через датчик жидкости или другого вещества.
Ультразвуковые датчики работают с пьезоэлектрическим преобразователем, который может является как ульразвуковым излучателем, так и приемником.

При прохождении измеряемой среды (например, воды) через измерительную часть расходомера, через неё излучается ультрзвуковой сигнал. При этом возникает эффект
"задержки -- распространения" такого сигнала в среде.
По времени задержки сигнала точно определяется скорость движения среды.
ЭДС полученная от приёмника ультразвукового сигнала пропорциональна скорости движения среды в данный момент времени.
Сигнал от первичного преобразователя по экранированным проводам подается на вход электронного блока, обеспечивающего его дальнейшую обработку.
Выходной сигнал с расхдомера может быть импульсным, токовым, напряжение или иным для обеспечения работы других элементов систем контроля и автоматики.

Первичный преобразователь расхода практически не препятствует потоку жидкости.
